注：直埋式波纹补偿器适用于只有轴向位移的管路中，本产品具有补偿横向位移和轴向与横向合成位移的能力，但因为补偿量较小一般只做为轴向补偿更能发挥其特性，使用寿命更长，更安全可靠。
1、有些产品不带拉杆
直埋式波纹补偿器具备外压式补偿器及自由补偿直埋式补偿器的双重有点，在热网管道施工中得以广泛的应用。
2、安装与自由补偿直埋式波纹管补偿器相同，有关外压式波纹管补偿器参数可参考本网站补偿器系列中的轴向外压式不锈钢波纹补偿器有所有数据。
用途：直埋式波纹补偿器（又称直埋补偿器）主要用于直埋管线的轴向补偿，具有抗弯能力，所以可不考虑管道下沉的影响，产品具有补偿量大，寿命长的特点。
轴向补偿量：30mm-500mm
型号：根据用户要求
一、型号示例：
举例：1.6TZM200×6J
表示：工作压力为1.6MPa，公称通径为200mm，波数为6波，接管连接的直埋补偿器。
二、结构特点：

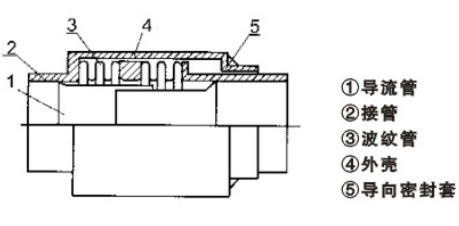

     直埋式波纹补偿器由一个或多个波纹管串接在一起，波纹管外有可使波纹管轴向移动的外套筒，即是保护装置，又保持了它的稳定性。
三、使用说明：
       直埋式波纹补偿器主要适用于轴向补偿，同时具有超强抗弯能力，所以不考虑管道下沉的影响。直埋补偿外壳及导向套筒保护下实现自由伸缩补偿，其它性能跟普通波纹补偿器相同。
安装注意事项：
1为使直埋是波纹补偿器起到补偿作用，直埋式波纹补偿器  两端必须设固定支架，防止管道受内压推力影响外移拉伸
2直埋式波纹补偿器 的一端（指单向补偿的直埋式补偿器死端）要靠近一端的固定支架，用补偿器的活头补偿管道。
3根据补偿量设定两个固定支架的距离，补偿量一般不大于管径。
4试压过程中以补偿器不得出现拉伸现象。
设计温度：-30℃-+4000℃ 产品代号：TZM   型号标注：TZM波纹管型式-连接形式 压力-通径-补偿量

通经	波	压力等级Mpa					波纹管	最大外	接管端口尺寸	总长L
DN		0.25	0.6	1	1.6	2.5	有效面	径尺寸
	数	轴向补偿量mm/刚度N/mm					积cm2	mm	mm	(mm)
50	8	14/153	12/318	12/318	12/635	11/1310	37	120	φ57x3.5	361
	16	27/76	24/158	24/158	24/318	23/655				445
	32	52/38	48/79	48/79	48/159	46/328				621
65	8	19/213	18/213	18/213	18/424	15/841	55	159	φ73x4	377
	12	30/142	29/142	27/142	27/283	25/421				425
	24	60/71	58/107	54/107	54/142	50/211				581
80	8	30/179	30/179	30/358	29/358	27/650	81	162	φ89x4	430
	10	54/143	37/143	37/286	37/286	32/325				466
	20	108/72	74/72	74/143	74/143	64/163				660
100	6	34/138	34/277	33/417	33/417	32/817	121	180	φ108x4	410
	10	56/83	56/166	56/250	54/250	50/409				492
	20	112/42	112/83	112/125	108/125	100/205				712
125	5	37/136	36/272	36/408	35/408	33/801	180	221	φ133x4	410
	9	66/76	65/151	65/227	63/227	60/401				412
	18	132/38	130/76	130/114	126/114	120/201				711
150	5	49/100	49/200	48/300	45/456	44/845	257	245	φ159x4.5	433
	8	88/63	78/125	77/188	71/286	65/423				518
	16	159/32	156/63	154/94	142/143	130/211				756
200	4	58/95	56/193	56/288	56/480	55/800	479	327	φ219x6	475
	6	86/63	85/128	85/192	84/320	80/927				553
	12	172/32	170/64	170/96	168/160	160/200				800
250	4	75/170	74/343	63/588	53/930	50/1856	769	404	φ273x8	500
	6	112/113	110/228	95/392	80/620	78/927				620
	12	220/57	220/114	190/196	160/310	156/464				984
300	4	73/250	72/503	65/830	57/1253	54/2142	1105	451	φ325x8	584
	6	110/167	109/335	97/553	85/835	80/1071				713
	12	220/84	218/168	194/277	170/481	160/536				1113
350	4	79/263	78/523	72/840	64/1265	62/2684	1307	500	φ377x10	614
	6	119/175	117/348	107/560	97/843	90/1342				759
	12	238/88	234/174	214/280	194/442	180/671				1216
400	4	83/280	73/458	70/918	65/1373	63/3675	1611	537	φ426x10	625
	6	126/187	109/305	102/612	97/915	90/1838				771
	12	250/94	218/153	204/306	194/458	180/920				1225
450	4	98/203	96/405	82/690	69/2305	65/4350	1972	632	φ478x10	620
	6	147/135	144/270	124/460	103/1537	90/2175				762
	12	294/68	288/135	248/230	206/769	180/1087				1200
500	4	102/212	100/423	84/728	70/2452	65/4256	2445	699	φ529x10	624
	6	153/142	149/282	126/485	105/1635	90/2128				766
	12	306/71	298/141	252/243	210/818	180/1064				1216
600	4	123/265	121/530	86/1468	99/1740	95/2842	3534	806	φ630x10	676
	6	185/177	181/353	148/978	140/1160	120/1420				848
	12	370/89	362/177	358/489	280/580	240/710				1382
700	4	128/287	126/573	87/1625	85/2972	84/4100	4717	915	φ720x10	708
	6	192/192	188/382	168/1083	131/1982	120/2050				882
	12	384/96	376/191	336/542	262/991	240/11025				1422
800	4	128/310	126/620	84/1778	85/3183	84/6234	5822	1005	φ820x10	724
	8	256/155	252/310	168/889	170/1591	168/3117				1071
	12	384/103	378/207	252/596	241/1061	236/1558				1538
900	4	151/378	149/758	118/1329	117/2575		7620	1137	φ920x10	192
	8	302/189	298/379	236/664	234/1288					1211
	12	453/126	447/253	351/443	354/825					1650
1000	4	140/423	140/845	115/2770	90/5038		9043	1227	φ1020x10	800
	8	280/212	280/423	230/1385	180/2519					1200
	12	420/141	420/282	345/923	270/1679					1616
