名称：JDZ（通用型）型轴向内压波纹补偿器
【产品别名】：金属波纹管
【公称通径】：DN25mm-DN1600mm
【工作压力】：0.6～1.6Mpa
【工作温度】：≤200℃
【主体材质】：不锈钢、碳钢
【补 偿 量】：5-12mm
【连接方式】：法兰式/焊接式
【适用介质】：水、蒸汽、空气、弱酸碱、油品等
轴向内压式波纹补偿器产品介绍：
轴向内压式波纹补偿器习惯上也叫减震式波纹补偿器，波纹管，膨胀节，或伸缩节。由构成其工作主体的波纹管（一种弹性元件）和端 管、支架、法兰、导管等附件组成。
轴向内压式波纹补偿器属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。在现代工业中用途广泛。
轴向内压式波纹补偿器设计温度： -20℃~+400℃
轴向内压式波纹补偿器工作原理：
波纹补偿器是用以利用波纹补偿器的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置，属于一种补偿元件。可对轴向，横向，和角向位移的的吸收。
轴向内压式波纹补偿器实际用途：
1、补偿吸收管道轴向、横向、角向热变形。
2、波纹补偿器伸缩量，方便阀门管道的安装与拆卸。
3、吸收设备振动，减少设备振动对管道的影响。
4、吸收地震、地陷对管道的变形量。
适用工况：
工称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa
工作温度：-50℃
介质：液体、气体等。
法兰标准：国标GB、美标ANSI、日标JIS、德标DIN等
结构材料：
1.波纹管：不锈钢304、316L、321等
2.法兰、接管：碳钢、不锈钢304、316L、321等
3.拉杆螺栓、螺母：碳钢

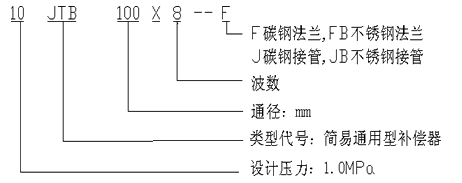

产品代号示例：
安装注意事项：
1、 所通介质氯离子含量≤25PPM。
2、 严禁焊渣溅伤波纹管。
3、 必须按产品流向标志安装。
4、 波纹管两端必须合理的设置导向支座及固定支座。（详见“波纹补偿器管系支座设置”）
5、 不允许用波纹补偿器的变形来强行调整管系位置的安装误差。
6、 禁止用安装拉杆或限位拉杆起吊。
7、 安装完毕后，应拆除运输拉杆和带有黄色标记的限位拉杆。
轴向内压式波纹补偿器主要数据：
|
通径
DN |
波数
|
压力等级Mpa
|
波纹管有效面积
cm2 |
最大外径尺寸
mm |
长度
|
|||||
|
0.25
|
0.6
|
1.0
|
1.6
|
2.5
|
法兰 JDZ/F
(mm) |
接管
JDZ/F (mm) |
||||
|
轴向补尝量mm,f911度N/ram
|
||||||||||
|
32
|
8
|
25/21
|
22/26
|
20/26
|
18/63
|
15/98
|
16
|
110
|
160/250
|
264/210
|
|
16
|
50/11
|
46/14
|
41/14
|
36/32
|
31/47
|
220
|
224/291
|
316/320
|
||
|
40
|
8
|
25/28
|
22/44
|
20/44
|
18/89
|
15/106
|
23
|
130
|
164/259
|
269/260
|
|
16
|
50/14
|
46/22
|
41/22
|
36/45
|
31/55
|
240
|
230/304
|
319/400
|
||
|
50
|
8
|
25/30
|
22/51
|
20/70
|
18/70
|
15/138
|
37
|
150
|
172/276
|
282/230
|
|
16
|
50/16
|
46/26
|
41/35
|
36/35
|
31/70
|
260
|
240/342
|
347/450
|
||
|
65
|
8
|
33/28
|
30/35
|
26/44
|
22/55
|
19/68
|
55
|
170
|
315/294
|
300/260
|
|
12
|
42/16
|
38/22
|
38/32
|
34/40
|
29/50
|
280
|
260/334
|
340/470
|
||
|
80
|
8
|
40/20
|
36/26
|
34/33
|
28/41
|
24/54
|
81
|
200
|
240/338
|
344/260
|
|
10
|
53/14
|
49/17
|
49/21
|
43/26
|
38/33
|
230
|
270/368
|
374/300
|
||
|
100
|
8
|
45/47
|
45/60
|
40/75
|
35/93
|
29/117
|
121
|
220
|
235/317
|
323/280
|
|
10
|
76/26
|
74/32
|
64/40
|
57/50
|
49/63
|
260
|
305/381
|
387/320
|
||
|
125
|
6
|
48/38
|
42/47
|
38/59
|
34/74
|
29/92
|
180
|
250
|
282/314
|
316/320
|
|
8
|
85/23
|
77/29
|
66/36
|
58/45
|
50/56
|
290
|
382/386
|
388/360
|
||
|
150
|
6
|
49/42
|
44/50
|
40/62
|
34/78
|
29/97
|
257
|
250
|
282/339
|
338/320
|
|
8
|
79/34
|
71/43
|
64/51
|
54/59
|
46/65
|
290
|
356/399
|
402/360
|
||
|
200
|
6
|
52/49
|
46/55
|
42/68
|
38/78
|
34/111
|
479
|
300
|
280/348
|
348/370
|
|
8
|
73/31
|
65/44
|
59/52
|
53/58
|
48/78
|
340
|
340/402
|
402/420
|
||
|
250
|
6
|
72/30
|
63/34
|
59/42
|
52/45
|
47/55
|
769
|
300
|
315/379
|
415/420
|
|
8
|
108/16
|
97/21
|
87/35
|
79/39
|
71/47
|
360
|
393/459
|
493/460
|
||
|
300
|
6
|
72/51
|
65/55
|
59/59
|
52/65
|
47/71
|
1105
|
340
|
366/427
|
466/488
|
|
8
|
108/32
|
97/35
|
87/37
|
79/41
|
71/45
|
400
|
464/525
|
564/520
|
||
|
350
|
6
|
72/58
|
65/62
|
59/67
|
52/74
|
47/81
|
1307
|
340
|
397/452
|
497/480
|
|
8
|
108/38
|
97/41
|
87/44
|
79/48
|
71/47
|
420
|
509/564
|
609/540
|
||
|
400
|
6
|
72/54
|
65/58
|
59/62
|
52/68
|
47/75
|
1611
|
340
|
412/478
|
512/480
|
|
8
|
108/36
|
97/39
|
87/43
|
79/47
|
71/52
|
420
|
522/588
|
622/560
|
||
|
450
|
6
|
108/32
|
97/35
|
87/37
|
79/41
|
71/45
|
1972
|
340
|
403/498
|
503/500
|
|
8
|
162/20
|
145/22
|
131/23
|
118/25
|
106/28
|
450
|
503/658
|
603/590
|
||
|
500
|
6
|
108/59
|
97/64
|
87/68
|
79/75
|
71/82
|
2445
|
340
|
431/523
|
531/500
|
|
8
|
162/34
|
145/37
|
131/39
|
118/43
|
106/48
|
450
|
531/665
|
631/600
|
||
|
600
|
6
|
108/74
|
97/80
|
87/85
|
79/94
|
71/103
|
3534
|
380
|
478/548
|
578/540
|
|
8
|
162/42
|
145/45
|
131/49
|
118/53
|
106/60
|
658/679
|
758/640
|
|||
|
700
|
4
|
108/67
|
97/72
|
87/77
|
79/85
|
71/95
|
4717
|
1110
|
490
|
550
|
|
6
|
162/42
|
145/45
|
131/49
|
118/53
|
106/60
|
690
|
670
|
|||
|
800
|
4
|
120/88
|
108/95
|
102/102
|
94/112
|
82/123
|
5822
|
1265
|
502
|
560
|
|
6
|
183/67
|
164/72
|
156/77
|
144/85
|
125/93
|
610
|
600
|
|||
|
900
|
4
|
120/84
|
108/90
|
102/97
|
94/107
|
82/117
|
7620
|
1186
|
|
620
|
|
6
|
183/60
|
164/65
|
156/69
|
144/76
|
125/84
|
|
720
|
|||
|
1000
|
4
|
120/91
|
108/98
|
102/105
|
94/166
|
|
9043
|
1286
|
|
690
|
|
6
|
183/59
|
164/65
|
156/71
|
144/81
|
|
|
790
|
|||
